PV-Integration bezeichnet die koordinierte Steuerung einer Photovoltaikanlage und der Verbraucher im Gebäude, um selbst erzeugten Solarstrom direkt zu nutzen statt ihn ins Netz einzuspeisen. Das Ziel ist klar: den Eigenverbrauch steigern, Stromkosten senken und die Netzbelastung reduzieren. Dabei spielen Wechselrichter, Energiezähler, Wärmepumpen und Energiemanagementsysteme (EMS) zusammen. Wer versteht, wie diese Komponenten kommunizieren, kann seine erneuerbare Energieproduktion gezielt optimieren und dauerhaft von niedrigeren Betriebskosten profitieren.
Wie funktioniert PV-Integration technisch?
Photovoltaikanlagen wandeln Sonnenlicht mittels Solarzellen in Gleichstrom (DC) um, der anschließend über einen Wechselrichter in netzkonformen Wechselstrom (AC) umgewandelt wird. Dieser Wechselstrom steht entweder direkt den Verbrauchern im Gebäude zur Verfügung oder wird bei Überschuss ins öffentliche Netz eingespeist. Der Wechselrichter ist dabei weit mehr als ein Umwandler. Er ist die zentrale Schnittstelle zwischen Solaranlage, Gebäudetechnik und Stromnetz.

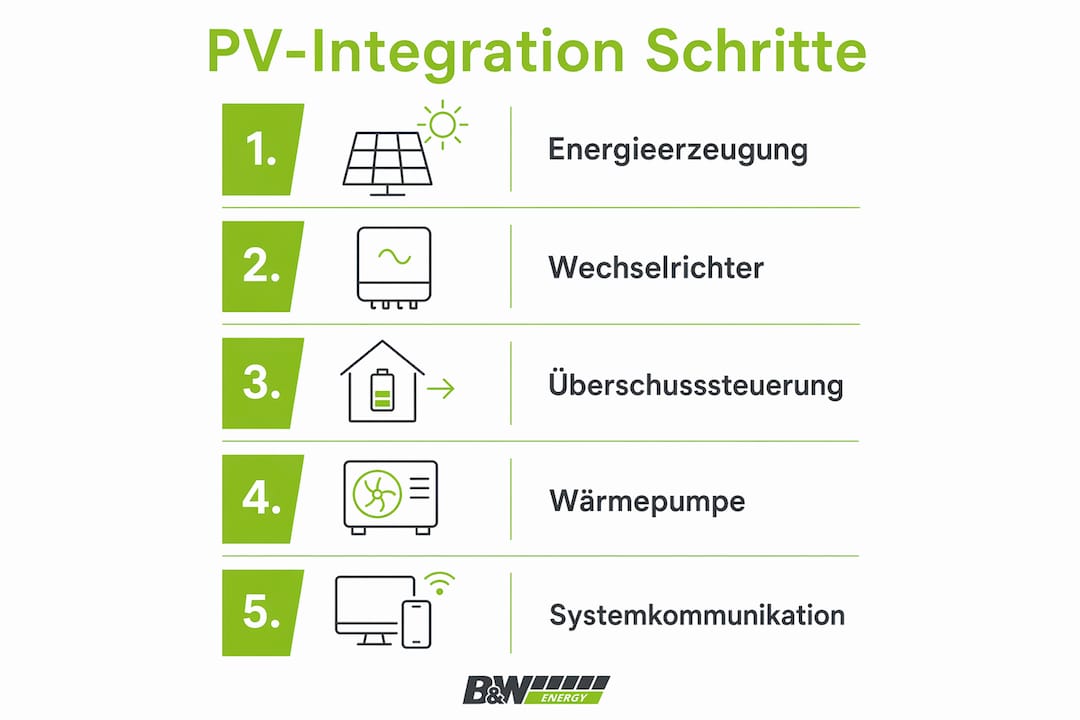

Für die PV-Integration sind folgende Komponenten entscheidend:
- Solarmodule: Wandeln Sonnenlicht in Gleichstrom um. Leistung und Ausrichtung bestimmen die tägliche Energiemenge.
- Wechselrichter: Konvertiert DC in AC und kommuniziert mit EMS oder Wärmepumpensteuerungen. Hersteller wie Fronius und Huawei bieten Wechselrichter mit integrierten Kommunikationsschnittstellen an.
- Energiezähler: Misst Einspeisung und Bezug in Echtzeit. Ohne präzise Zählerdaten ist keine sinnvolle Steuerung möglich.
- Energiemanagementsystem (EMS): Koordiniert alle Erzeuger und Verbraucher im Gebäude nach vordefinierten Regeln.
- Batteriespeicher: Puffert überschüssigen Solarstrom für Zeiten ohne Sonneneinstrahlung.
- Wärmepumpe: Nutzt Überschussstrom thermisch, indem sie Warmwasser oder Pufferspeicher auflädt.

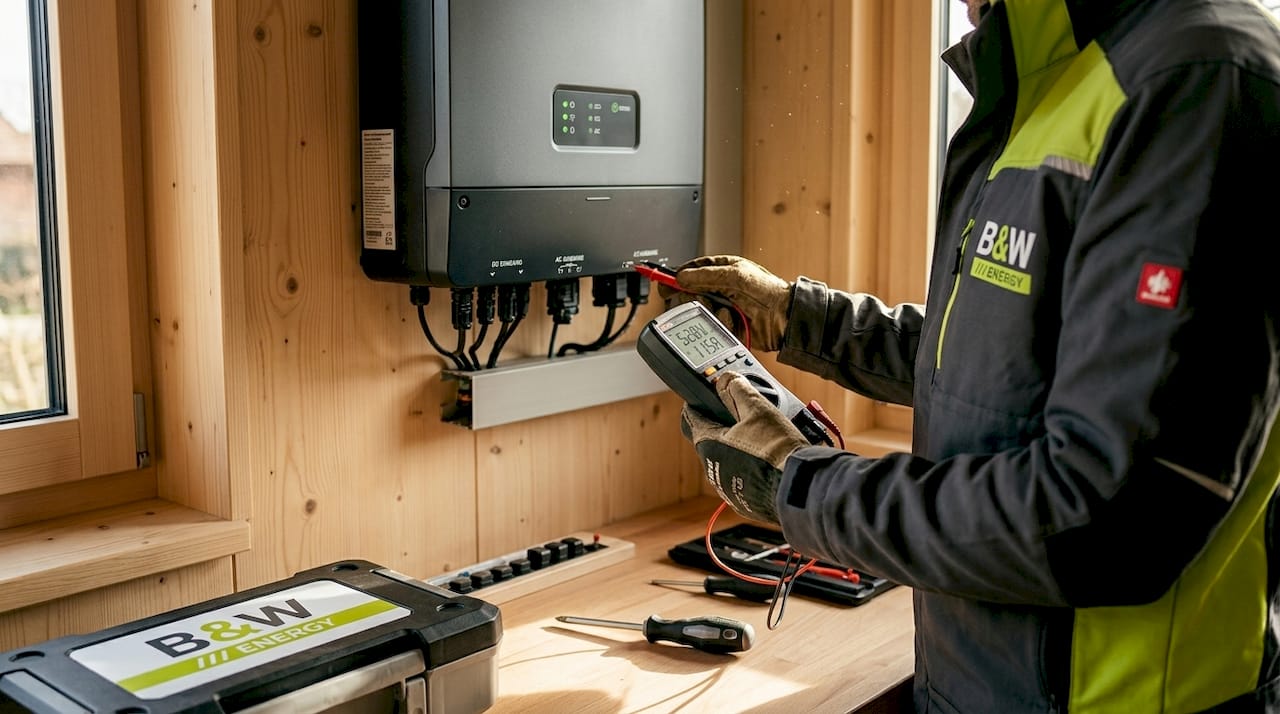

Der Wechselrichter macht die DC-Erzeugung für Netz und EMS nutzbar. Das Verständnis der DC/AC-Umwandlung ist für die gesamte Integrationslogik grundlegend, weil alle nachgelagerten Steuerungssignale auf den AC-Messwerten basieren.
Wie wird Überschussstrom zur Wärmepumpe geleitet?
PV-Integration steuert den Leistungsbedarf einer Wärmepumpe passend zum vor Ort erzeugten PV-Strom. Überschussenergie wird genutzt, um Wärme im Gebäude zu speichern, statt sie ins Netz einzuspeisen. Das ist wirtschaftlich sinnvoll, weil die Einspeisevergütung in der Regel deutlich unter dem Bezugspreis liegt.
Die Steuerlogik folgt einem klaren Ablauf:
- Überschusserkennung: Der Energiezähler misst kontinuierlich, ob mehr Strom erzeugt als verbraucht wird. Sobald ein definierter Schwellwert überschritten wird, sendet das System ein Steuersignal.
- Signalübertragung: Das Signal wird über S0-Impuls oder ein 0 bis 10 V Analogsignal an die Wärmepumpensteuerung übermittelt. Das Signal wird potentialfrei auf den entsprechenden Eingang der Wärmepumpe geführt.
- Leistungserhöhung: Die Wärmepumpe erhöht ihre Heizleistung, lädt den Warmwasserspeicher oder den Pufferspeicher auf. Sie nutzt den Überschussstrom thermisch, bevor er ins Netz fließt.
- Schutzlogik bleibt aktiv: Die interne Schutzlogik der Wärmepumpe bleibt vollständig erhalten. Temperaturgrenzen, Druckwächter und Abtauzyklen werden nicht außer Kraft gesetzt.
- Rückkehr zum Normalbetrieb: Sinkt die PV-Leistung unter den Schwellwert, reduziert die Wärmepumpe ihre Leistung wieder auf den Standardbetrieb.
Dieses Prinzip der thermischen Speicherung ist besonders effizient, weil Warmwasserspeicher und Pufferspeicher als kostengünstige Energiepuffer wirken. Ein Einfamilienhaus mit einer 10 kWp Anlage und einer Wärmepumpe kann so einen erheblichen Teil des Solarstroms direkt im Gebäude nutzen, ohne einen teuren Batteriespeicher zu benötigen.
Profi-Tipp: Stellen Sie den Aktivierungsschwellwert für die Wärmepumpe nicht zu niedrig ein. Ein Wert von mindestens 1,5 bis 2 kW Überschuss verhindert häufiges Takten und schont den Kompressor der Wärmepumpe.
Welche Schnittstellen ermöglichen die Systemkommunikation?
Für optimale PV-Kopplung müssen Wärmepumpe, Wechselrichter, Zähler und Regelsystem klare, zuverlässige Signale austauschen. Die Wahl der Schnittstelle bestimmt, wie präzise und flexibel die Steuerung arbeitet.
| Schnittstellentyp | Funktionsprinzip | Geeignet für |
|---|---|---|
| S0-Impuls | Potentialfreier Impulsausgang, zählt Energiemengen | Einfache Überschusssteuerung, kostengünstig |
| 0 bis 10 V Analogsignal | Proportionales Spannungssignal für stufenlose Regelung | Präzise Leistungssteuerung bei Wärmepumpen |
| Digitaleingang | Binäres Ein/Aus-Signal für Betriebsmodi | Einfache Aktivierung von Boost-Funktionen |
| Smart Grid Ready (SG Ready) | Standardisiertes 2-Bit-Signal für 4 Betriebszustände | Wärmepumpen mit SG-Ready-Zertifizierung |
| EMS-Protokolle (Modbus, SunSpec) | Digitale Kommunikation mit vollständiger Datentransparenz | Komplexe Systeme mit mehreren Verbrauchern |
Smart Grid Ready ist der in Deutschland und der Schweiz am weitesten verbreitete Standard für die externe Steuerung von Wärmepumpen. Mit zwei Binärsignalen lassen sich vier Betriebszustände definieren: Sperrzeit, Normalbetrieb, Einschaltempfehlung und Einschaltbefehl. Das reicht für viele Haushalte aus.
Für Unternehmen und komplexere Anlagen sind EMS-basierte Systeme die bessere Wahl. Ein EMS koordiniert nicht nur die Wärmepumpe, sondern auch Batteriespeicher, Ladeinfrastruktur und industrielle Verbraucher. Systeme wie der NAVIGATOR von iDM Energiesysteme, der Fronius Symo GEN24 mit integriertem EMS oder Huawei SUN2000-Wechselrichter mit FusionSolar ermöglichen eine detaillierte Priorisierung: Solarüberschuss fließt zuerst in den Batteriespeicher, dann in die Wärmepumpe, dann ins Netz.
Profi-Tipp: Prüfen Sie vor der Installation, ob Ihre Wärmepumpe einen SG-Ready-Eingang oder einen analogen 0 bis 10 V Eingang besitzt. Diese Information steht im technischen Datenblatt des Herstellers und entscheidet über den Installationsaufwand.
Wie beeinflussen Netzvorgaben die PV-Integration?
Die systemverträgliche Integration von Photovoltaik ist nicht nur eine Frage der Haustechnik. Sie ist eine gesamtgesellschaftliche Aufgabe. Swissgrid fordert für sichere Netzbetriebsfähigkeit eine systemverträgliche Integration von bis zu 40 GW PV-Leistung bis 2050. Die aktuelle Rahmenlage erlaubt eine Integration dieser Größenordnung nicht ohne grundlegende Änderungen bei Anforderungen und Prozessen. Das betrifft auch Anlagenbetreiber in Deutschland direkt, weil die Anforderungen an Netzverträglichkeit und Steuerbarkeit schrittweise steigen.
Folgende Aspekte prägen die netzseitige Dimension der PV-Integration:
- Dynamische Einspeisebegrenzung: Netzbetreiber können Einspeiseleistung bei Netzüberlastung begrenzen. Steuerbare Anlagen reagieren automatisch auf solche Signale.
- Marktsignale und Flexibilität: Flexibilität ist Voraussetzung für zukünftige Wirtschaftlichkeit von PV-Anlagen. Marktbasiertes Angebot von Flexibilität steigert Erlöse und Netzverträglichkeit.
- Notfallsteuerung: Bei kritischen Netzzuständen können Netzbetreiber über standardisierte Protokolle direkt in die Anlagensteuerung eingreifen.
- Datenplattformen und Koordination: Systemverträgliche PV-Integration erfordert harmonisierte Standardisierung und Koordination aller Akteure, um Netzengpässe zu verhindern.
“PV-Integration ist mehr als Technik: ein Zusammenspiel von Vorgaben, Anreizen und Prozessen ist erforderlich für den Ausbau bis 2050.” Quelle: Swissgrid und BFH zur systemverträglichen PV-Integration
Für Unternehmen bedeutet das konkret: Wer heute eine PV-Anlage plant, sollte Steuerbarkeit und Kommunikationsfähigkeit von Anfang an einplanen. Anlagen, die sich in Marktmechanismen und Netzsteuerung integrieren lassen, werden langfristig wirtschaftlicher sein als reine Einspeiseanlagen ohne Flexibilitätspotenzial.
Wie setzen Sie PV-Integration praktisch um?
Die Umsetzung einer funktionierenden PV-Integration folgt einem strukturierten Vorgehen. Wer die richtigen Komponenten wählt und korrekt konfiguriert, erzielt dauerhaft hohe Eigenverbrauchsquoten und niedrige Betriebskosten.
- Kompatibilität prüfen: Stellen Sie sicher, dass Wechselrichter, Wärmepumpe und Zähler kompatible Schnittstellen besitzen. Nicht jede Kombination funktioniert ohne Zusatzkomponenten.
- Schnittstellen korrekt verdrahten: Die Qualität der Signale und korrekte Verdrahtung sind entscheidend. Falsche Zuordnung oder ein nicht passender Eingang führen zu verzögerter oder ausbleibender Reaktion der Wärmepumpe.
- Schwellwerte und Zeitfilter kalibrieren: Praxisprobleme bei der Wärmepumpenregelung liegen oft in Logikschwellen und Zeitfiltern. Unsachgemäße Kalibrierung führt zu häufigen Taktungen oder verzögerter Reaktion im Alltag.
- Thermische Speicher analysieren: Prüfen Sie, ob Ihr Warmwasserspeicher oder Pufferspeicher groß genug ist, um die Überschussenergie sinnvoll aufzunehmen. Ein zu kleiner Speicher begrenzt den Nutzen der Integration erheblich.
- EMS für komplexe Anforderungen nutzen: Sobald mehrere Verbraucher, ein Batteriespeicher oder eine Ladeinfrastruktur vorhanden sind, lohnt sich ein EMS. Es koordiniert alle Komponenten nach Prioritäten und Tarifen.
- Eigenverbrauch regelmäßig auswerten: Nutzen Sie die Monitoring-Funktionen Ihres Wechselrichters oder EMS, um Eigenverbrauchsquote und Autarkiegrad zu verfolgen. So erkennen Sie Optimierungspotenziale frühzeitig.
Für Privathaushalte empfiehlt sich der Einstieg über SG-Ready-Wärmepumpen in Kombination mit einem Wechselrichter mit integrierter Überschusssteuerung. Unternehmen mit höherem Strombedarf profitieren von einem vollständigen EMS, das auch Peak-Shaving und Lastverschiebung ermöglicht. Mehr dazu, wie Sie den Eigenverbrauch maximieren können, zeigt Bw-energy in einer detaillierten Übersicht.
Profi-Tipp: Lassen Sie die Signalverdrahtung von einem Fachbetrieb prüfen, bevor Sie Schwellwerte konfigurieren. Ein falsch angeschlossenes S0-Signal liefert keine verwertbaren Messwerte und macht die gesamte Steuerungslogik wirkungslos.
Wichtigste Erkenntnisse
PV-Integration funktioniert nur dann zuverlässig, wenn Wechselrichter, Zähler, Wärmepumpe und EMS über korrekt konfigurierte Schnittstellen präzise kommunizieren.
| Punkt | Details |
|---|---|
| Technische Grundlage | Wechselrichter wandeln DC in AC um und sind die zentrale Schnittstelle für alle Steuerungssignale. |
| Überschussnutzung | Wärmepumpen nutzen PV-Überschuss thermisch über S0, 0 bis 10 V oder SG-Ready-Signale. |
| Schnittstellenwahl | SG Ready reicht für Haushalte; EMS-Protokolle wie Modbus sind für Unternehmen mit mehreren Verbrauchern notwendig. |
| Netzvorgaben beachten | Steuerbare Anlagen mit Flexibilitätspotenzial werden langfristig wirtschaftlicher sein als reine Einspeiseanlagen. |
| Kalibrierung entscheidet | Falsche Schwellwerte und fehlerhafte Verdrahtung sind die häufigsten Ursachen für schlechte Eigenverbrauchsquoten. |
Meine Einschätzung zur PV-Integration nach 20 Jahren Praxis
Nach über zwei Jahrzehnten in der Planung und Installation von Photovoltaikanlagen im Münsterland sehe ich PV-Integration als den entscheidenden Schritt, der eine einfache Solaranlage zu einem echten Energiesystem macht. Viele Anlagenbetreiber unterschätzen, wie viel Potenzial in der Steuerung liegt. Eine gut integrierte Anlage mit Wärmepumpe und korrekter Signalkonfiguration erreicht Eigenverbrauchsquoten von 60 bis 80 Prozent, während eine nicht integrierte Anlage oft unter 30 Prozent bleibt.
Was mich in der Praxis immer wieder überrascht: Die größten Fehler passieren nicht bei der Auswahl der Komponenten, sondern bei der Verdrahtung und Kalibrierung der Schnittstellen. Ein falsch angeschlossenes S0-Signal oder ein zu niedrig gesetzter Schwellwert kostet mehr Eigenverbrauch als eine falsch dimensionierte Anlage. Standardisierung und Interoperabilität zwischen Herstellern bleiben eine echte Herausforderung. Fronius, Huawei und iDM arbeiten mit unterschiedlichen Protokollen, und nicht jede Kombination funktioniert ohne Adapter oder Zusatzkomponenten.
Meine klare Empfehlung: Planen Sie die Integration von Anfang an mit. Wer nachträglich eine Wärmepumpe oder ein EMS ergänzt, zahlt deutlich mehr und erzielt selten das gleiche Ergebnis wie bei einer von Grund auf integrierten Planung. Sprechen Sie frühzeitig mit einem Fachbetrieb, der Erfahrung mit der Kombination aus PV, Speicher und Wärmepumpe hat.
— Bw-energy
PV-Integration professionell planen mit Bw-energy
Bw-energy begleitet Privathaushalte und Unternehmen im Münsterland seit über 20 Jahren bei der Planung, Installation und Optimierung von Photovoltaikanlagen. Von der Auswahl kompatibler Komponenten über die Konfiguration von Schnittstellen bis zur Inbetriebnahme eines vollständigen EMS: Bw-energy liefert Gesamtkonzepte, die auf Ihren tatsächlichen Energiebedarf abgestimmt sind.
Ob Sie als Privathaushalt Ihren Eigenverbrauch steigern oder als Unternehmen Lastverschiebung und Peak-Shaving realisieren wollen: Bw-energy entwickelt die passende Lösung. Informieren Sie sich jetzt über das Angebot für Photovoltaik Privathaushalte oder lassen Sie sich unverbindlich beraten. Jetzt Anfrage stellen und gemeinsam die optimale PV-Integration für Ihr Gebäude planen.
FAQ
Was versteht man unter PV-Integration?
PV-Integration bezeichnet die koordinierte Steuerung einer Photovoltaikanlage und der Verbraucher im Gebäude, um selbst erzeugten Solarstrom direkt zu nutzen. Ziel ist es, den Eigenverbrauch zu steigern und die Einspeisung ins Netz zu reduzieren.
Welche Schnittstellen werden für die PV-Integration genutzt?
Übliche Schnittstellen sind S0-Impuls, 0 bis 10 V Analogsignal, Digitaleingang und Smart Grid Ready. Für komplexe Systeme mit mehreren Verbrauchern kommen EMS-Protokolle wie Modbus oder SunSpec zum Einsatz.
Wie funktioniert die Steuerung einer Wärmepumpe über PV-Überschuss?
Der Energiezähler erkennt einen Überschuss und sendet ein Signal an die Wärmepumpensteuerung. Die Wärmepumpe erhöht daraufhin ihre Leistung und lädt Warmwasser- oder Pufferspeicher auf, ohne die interne Schutzlogik zu deaktivieren.
Brauche ich ein EMS für die PV-Integration?
Für einfache Systeme mit einer Wärmepumpe reicht SG Ready oder ein Analogsignal aus. Sobald Batteriespeicher, Ladeinfrastruktur oder mehrere Verbraucher koordiniert werden sollen, ist ein EMS wie der NAVIGATOR von iDM oder Fronius Solar.web notwendig.
Welche Fehler treten bei der PV-Integration am häufigsten auf?
Die häufigsten Fehler sind falsch verdrahtete S0-Signale, zu niedrig kalibrierte Aktivierungsschwellwerte und nicht kompatible Schnittstellen zwischen Wechselrichter und Wärmepumpe. Eine fachgerechte Inbetriebnahme durch einen erfahrenen Betrieb verhindert diese Probleme zuverlässig.
