PV-Module wandeln Sonnenlicht direkt in elektrischen Gleichstrom um, und zwar durch den photoelektrischen Effekt in Siliziumzellen. Über 98 % der weltweit produzierten PV-Module basieren 2026 auf dieser Silizium-Technologie mit p-n-Grenzschicht. Wer die PV-Module Wirkungsweise versteht, trifft bessere Entscheidungen bei Auswahl, Planung und Betrieb einer Anlage. Monokristalline Module mit TOPCon- und HJT-Technologie dominieren den Markt und erreichen Wirkungsgrade von 21–25 %. Dieser Artikel erklärt den physikalischen Ablauf, vergleicht die gängigen Modultypen und zeigt, welche Faktoren den Ertrag in der Praxis wirklich bestimmen.
Wie funktioniert die PV-Module Wirkungsweise physikalisch?
Der Kern der Funktionsweise von PV-Modulen ist der photoelektrische Effekt. Photonen des Sonnenlichts treffen auf Siliziumatome und übertragen dabei genug Energie, um Elektronen aus ihren Bindungen zu lösen. Diese freien Elektronen erzeugen einen Stromfluss, sobald ein elektrisches Feld sie in eine Richtung drängt.
Dieses elektrische Feld entsteht am sogenannten p-n-Übergang. Eine Siliziumschicht ist mit Phosphor dotiert (n-Schicht, elektronenreich), die andere mit Bor (p-Schicht, elektronenarm). An der Grenzfläche beider Schichten bildet sich ein permanentes elektrisches Feld. Es trennt die ausgelösten Elektronen von den positiven Ladungslücken und erzwingt so einen gerichteten Gleichstromfluss.
Aufbau eines Solarmoduls von außen nach innen
Ein typisches Solarmodul besteht aus mehreren Schichten, die gemeinsam Schutz und Funktion sicherstellen:
- Frontglas (gehärtet, reflexionsarm): lässt Licht durch, schützt vor Hagel und Witterung
- EVA-Folie (Ethylenvinylacetat): verbindet Glas und Zellen, dichtet ab
- Solarzellen: das eigentliche Herzstück, verbunden über dünne Kupferbändchen
- Rückseitenfolie oder Rückglas: schützt vor Feuchtigkeit und mechanischen Einflüssen
- Aluminiumrahmen: gibt dem Modul Stabilität und ermöglicht die Montage
Die Solarzellen tragen auf ihrer Vorderseite ein feines Metallgitter, das den erzeugten Strom ableitet, ohne zu viel Lichtfläche zu verdecken. Dieses Gitter ist ein Kompromiss zwischen elektrischer Leitfähigkeit und optischer Durchlässigkeit.
Bypass-Dioden: Schutz vor Teilverschattung
Bypass-Dioden schützen das Modul vor starkem Leistungsabfall bei Teilverschattung. Ohne sie kann eine einzige verschattete Zelle den Stromfluss des gesamten Strangs blockieren. Die Dioden leiten den Strom an der betroffenen Zellengruppe vorbei und erhalten so die Leistung des restlichen Moduls.
Profi-Tipp: Achten Sie beim Modulkauf auf die Anzahl der Bypass-Dioden pro Modul. Drei Dioden je Modul sind Standard und bieten deutlich besseren Schutz als zwei, besonders bei Anlagen mit wechselnden Verschattungssituationen durch Bäume oder Schornsteine.
Welche PV-Modultypen gibt es und wie unterscheiden sie sich?
Die Wahl des Modultyps bestimmt maßgeblich den Wirkungsgrad und damit die Fläche, die eine Anlage benötigt. Moderne monokristalline Module mit TOPCon oder HJT erreichen 21–25 % Wirkungsgrad. Polykristalline Module kommen nur auf 16–18 % und spielen 2026 kaum noch eine Rolle im Neugeschäft.
Ein Prozentpunkt mehr Wirkungsgrad entspricht rund 10 Wp mehr Leistung pro Quadratmeter Modulfläche. Das klingt wenig, macht aber bei einer 10-kWp-Anlage einen spürbaren Unterschied in der benötigten Dachfläche.
Vergleich der wichtigsten Modultypen
| Modultyp | Wirkungsgrad | Leistungsklasse | Besonderheit |
|---|---|---|---|
| Monokristallin (Standard) | 19–21 % | 380–430 Wp | Bewährte Technologie, gutes Preis-Leistungs-Verhältnis |
| Monokristallin TOPCon | 21–23 % | 420–470 Wp | Geringere Verluste bei hohen Temperaturen |
| Monokristallin HJT | 22–25 % | 440–500 Wp | Bester Niedriglicht-Ertrag, höherer Preis |
| Polykristallin | 16–18 % | 300–380 Wp | Kaum noch marktüblich (2026) |
| Dünnschicht (CdTe, CIGS) | 10–18 % | variabel | Nischenanwendungen, Sonderformen |
TOPCon-Zellen erreichen Zellwirkungsgrade bis 25 %, woraus ein Modulwirkungsgrad von rund 21–23 % resultiert. Der Unterschied zwischen Zell- und Modulwirkungsgrad entsteht durch Rahmenverluste, Reflexion und die elektrischen Verbindungen. Seriengefertigte Module liegen typischerweise 1,5–3 Prozentpunkte unter dem reinen Zellwirkungsgrad.
Für die Wahl des richtigen Modultyps ist nicht allein der Spitzenwirkungsgrad entscheidend. HJT-Module liefern bei bewölktem Himmel und morgens oder abends anteilig mehr Strom als TOPCon-Module. Wer in Norddeutschland oder an einem weniger sonnigen Standort baut, profitiert davon stärker als jemand in Bayern.
Was beeinflusst die Effizienz von Solarmodulen in der Praxis?
Die Nennleistung eines Moduls gilt unter Standardbedingungen: 1.000 W/m² Einstrahlung und 25 °C Modultemperatur. Diese Nennleistung dient als Referenzwert für Planung und Vergleich, entspricht aber selten den realen Betriebsbedingungen im Sommer.

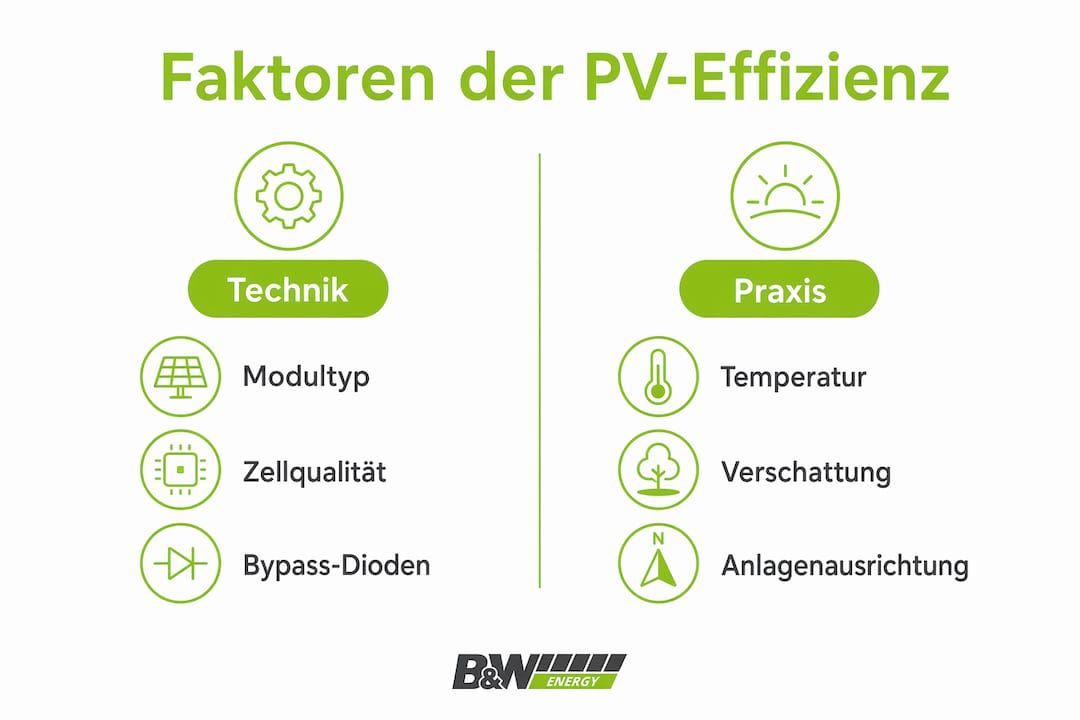

Vier Faktoren bestimmen, wie viel Strom ein Modul tatsächlich liefert:
-
Temperatur: Die Leistung sinkt mit steigender Modultemperatur um ca. 0,3–0,4 % pro Grad Kelvin über 25 °C. Ein Modul, das im Sommer 65 °C erreicht, verliert damit rund 12–16 % seiner Nennleistung. TOPCon-Module haben hier einen leichten Vorteil gegenüber konventionellen monokristallinen Zellen.
-
Verschattung: Schon ein kleiner Schatten auf einer Zelle kann ohne Bypass-Dioden den gesamten Modulstrang bremsen. Mit korrekt dimensionierten Bypass-Dioden bleibt der Verlust auf die betroffene Zellengruppe begrenzt.
-
Hinterlüftung: Ausreichende Hinterlüftung hält die Modultemperatur niedrig und sichert den Sommerertrag. Module, die direkt auf Flachdächern ohne Luftspalt montiert werden, heizen sich stärker auf und verlieren entsprechend mehr Leistung.
-
Ausrichtung und Neigung: Südausrichtung mit 30–35° Neigung gilt in Deutschland als Optimum. Ost-West-Belegung liefert zwar weniger Spitzenleistung, aber einen gleichmäßigeren Tagesverlauf, was den Eigenverbrauch erhöhen kann.
Profi-Tipp: Planen Sie bei der Anlagenauslegung immer einen Temperaturzuschlag ein. Wer Module mit einem niedrigen Temperaturkoeffizienten wählt, also TOPCon oder HJT, und gleichzeitig auf gute Hinterlüftung achtet, holt im Sommer spürbar mehr Ertrag heraus als mit einem reinen Blick auf den Nennwirkungsgrad.
Die Modularchitektur selbst beeinflusst ebenfalls die Flächennutzung. Halbzellenmodule (Half-Cut-Zellen) reduzieren Widerstandsverluste und verbessern die Leistung bei Teilverschattung. Bifaziale Module nutzen zusätzlich das reflektierte Licht von der Rückseite, was auf hellen Untergründen wie Kies oder Schnee messbare Mehrerträge bringt.
Welche Leistungswerte sind typisch und wo werden PV-Module eingesetzt?
Typische private Solarmodule leisten 400–450 Wp, gewerbliche Module erreichen 550 Wp und mehr. Diese Leistungssteigerung der letzten Jahre hat die Anlagenplanung vereinfacht: Weniger Module decken dieselbe Leistung ab.
Der erzeugte Gleichstrom ist für das Hausnetz nicht direkt nutzbar. Ein Wechselrichter wandelt ihn in netzkonformen Wechselstrom (230 V, 50 Hz) um. Dieser Schritt ist technisch unvermeidlich und beeinflusst den Gesamtwirkungsgrad der Anlage, denn moderne Wechselrichter arbeiten mit Wirkungsgraden von über 97 %.
Für Haushalt und Gewerbe ergeben sich daraus unterschiedliche Anforderungen:
- Einfamilienhaus: Eine Anlage mit 8–12 kWp und Modulen à 400–450 Wp deckt bei gutem Eigenverbrauch einen erheblichen Teil des Jahresbedarfs ab.
- Gewerbe: Großmodule mit 550–700 Wp senken die Installationskosten pro kWp, weil weniger Montagearbeit und Verkabelung anfällt.
- Kombination mit Speicher: Ein Batteriespeicher erhöht den Eigenverbrauch deutlich und verbessert die Wirtschaftlichkeit, besonders bei tagsüber niedrigem Verbrauch.
Die Wirkungsgrade der Module bestimmen direkt, wie viel Dachfläche eine Anlage benötigt. Ein Haushalt mit 10 kWp Bedarf braucht bei 20 % Modulwirkungsgrad rund 50 m² Fläche. Bei 25 % Wirkungsgrad reichen 40 m². Wer wenig Dachfläche hat, profitiert also besonders von hocheffizienten Modulen. Wer viel Fläche hat, kann auch mit günstigeren Modulen wirtschaftlich planen.
Der Eigenverbrauch ist der entscheidende Hebel für die Amortisation. Strom, der direkt im Haus oder Betrieb verbraucht wird, ersetzt teuren Netzbezug. Lastmanagement, also die gezielte Steuerung von Verbrauchern wie Wärmepumpe, Waschmaschine oder Ladeinfrastruktur, erhöht diesen Anteil spürbar.
Wichtige Erkenntnisse
Die Wirtschaftlichkeit einer PV-Anlage hängt nicht allein vom Modulwirkungsgrad ab, sondern vom Zusammenspiel aus Zelltechnologie, Wechselrichterdimensionierung, Hinterlüftung und Eigenverbrauchsmanagement.
| Thema | Details |
|---|---|
| Physikalisches Grundprinzip | Photonen lösen Elektronen im p-n-Übergang aus und erzeugen so Gleichstrom in Siliziumzellen. |
| Modultypen und Wirkungsgrade | TOPCon und HJT erreichen 21–25 %, polykristalline Module sind 2026 kaum noch relevant. |
| Temperatureinfluss | Leistungsabfall von 0,3–0,4 % pro Kelvin über 25 °C macht Hinterlüftung und Modulwahl entscheidend. |
| Leistungsklassen | Private Module leisten 400–450 Wp, gewerbliche Module 550 Wp und mehr. |
| Eigenverbrauch und Wirtschaftlichkeit | Lastmanagement und Batteriespeicher erhöhen den Eigenverbrauch und verbessern die Amortisation. |
Effizienz allein reicht nicht: Was wirklich zählt
Nach über 20 Jahren Erfahrung im Bereich der erneuerbaren Energien beobachtet Bw-energy immer wieder dasselbe Muster: Viele Interessenten fragen zuerst nach dem höchsten Wirkungsgrad. Das ist verständlich, aber es greift zu kurz.
Die Gesamtwirtschaftlichkeit einer Anlage hängt stärker von der richtigen Dimensionierung des Wechselrichters, der Verschattungsfreiheit und dem Eigenverbrauchsmanagement ab als vom letzten Prozentpunkt Modulwirkungsgrad. Ein 23-%-Modul auf einem schlecht belüfteten Flachdach mit falsch dimensioniertem Wechselrichter liefert im Jahresmittel weniger Ertrag als ein 21-%-Modul in einer sauber geplanten Anlage.
Bw-energy empfiehlt, auf TOPCon- oder HJT-Technologie zu setzen, weil diese Zellen nicht nur höhere Wirkungsgrade bieten, sondern auch bei Wärme und Schwachlicht stabiler performen. Doch die Technologiewahl ist nur ein Teil der Gleichung. Wer die Anlage falsch ausrichtet, Verschattung ignoriert oder den Eigenverbrauch nicht plant, verschenkt Potenzial, egal welche Module verbaut sind.
Die Praxis zeigt auch: Eine gut geplante PV-Installation im Münsterland mit solider Hinterlüftung und Lastmanagement amortisiert sich schneller als eine technisch überlegene Anlage ohne diese Grundlagen. Technik und Planung müssen zusammenpassen.
— Bw-energy
Photovoltaik von A bis Z: Beratung bei Bw-energy
Wer die Wirkungsweise von PV-Modulen verstanden hat, stellt beim nächsten Schritt oft fest, dass die Planung der eigenen Anlage viele weitere Fragen aufwirft: Welche Modulgröße passt zum Dach? Welcher Wechselrichter ist der richtige? Lohnt sich ein Batteriespeicher?
Bw-energy bietet regelmäßig Infoabende zu Photovoltaik von A bis Z an, bei denen Experten aus dem Münsterland genau diese Fragen beantworten. Die Abende richten sich an alle, die eine fundierte Entscheidungsgrundlage suchen, ohne sich durch technische Datenblätter kämpfen zu müssen. Individuelle Fragen sind ausdrücklich erwünscht. Sprechen Sie mit uns und finden Sie heraus, welche Lösung zu Ihrem Gebäude und Ihrem Verbrauchsprofil passt.
FAQ
Was ist der photoelektrische Effekt bei PV-Modulen?
Der photoelektrische Effekt beschreibt, wie Photonen des Sonnenlichts Elektronen aus Siliziumatomen lösen. Diese freien Elektronen fließen durch den p-n-Übergang als Gleichstrom ab.
Welchen Wirkungsgrad erreichen aktuelle PV-Module?
Monokristalline Module mit TOPCon- oder HJT-Technologie erreichen 2026 Wirkungsgrade von 21–25 %. Polykristalline Module kommen nur auf 16–18 % und sind kaum noch marktüblich.
Warum verlieren PV-Module bei Hitze an Leistung?
Die Modulleistung sinkt um ca. 0,3–0,4 % pro Grad Kelvin über 25 °C Modultemperatur. Ausreichende Hinterlüftung bei der Montage begrenzt diesen Verlust spürbar.
Was leisten private und gewerbliche PV-Module?
Private Module liefern typischerweise 400–450 Wp, gewerbliche Module 550 Wp und mehr. Die Nennleistung wird unter Standardbedingungen bei 1.000 W/m² und 25 °C gemessen.
Wozu dienen Bypass-Dioden in einem PV-Modul?
Bypass-Dioden leiten den Strom an verschatteten Zellengruppen vorbei und verhindern so, dass eine einzelne verschattete Zelle den gesamten Modulstrang blockiert. Drei Dioden pro Modul gelten als Standard.
